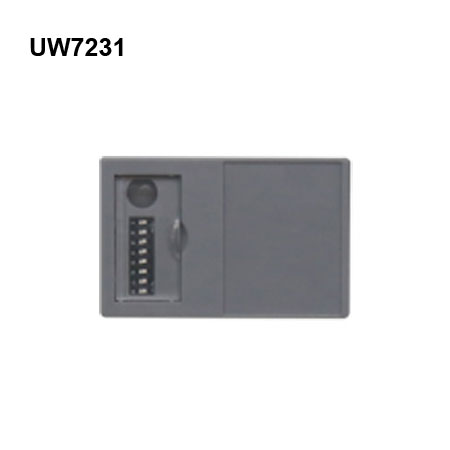

Dieses eigensichere analoge Universaleingangsmodul des Steuerungssystems hat die Inspektion gemäß den Standards GB3836.1 und GB3836.4 bestanden und ein Explosionsschutzzertifikat erhalten. Es ist für die Installation und den Einsatz in sicheren Bereichen geeignet und kann mit eigensicheren Geräten in den Zonen 0, 1 und 2 explosionsgefährdeter Gasbereiche verwendet werden.
Merkmale:
Unterstützt die universelle Eingabe analoger Größen (Spannung/Strom/Wärmewiderstand/Thermoelement) mit vollem Bereich und hoher Genauigkeit;
Führt automatisch eine Umgebungstemperaturkompensation sowie eine Nullpunkt- und Verstärkungskorrektur durch, keine Anpassung oder Wartung erforderlich;
Online-Selbstdiagnose und Betriebszustandsanzeige zur schnellen Identifizierung von Fehlerquellen;
Automatische Erkennung gebrochener Drähte und automatische Vergleichsstellenkompensation von Thermoelementsignalen;
Vollständige Isolierung zwischen Modulen und Systemen sowie zwischen Modulen, um externe Störungen fernzuhalten;
20-mA-Ausgangsverteilungsspannung >15 V, verteilt den Strom direkt an Zweidraht- oder Dreidrahtsender vor Ort, reduziert die Supportkosten und den technischen Aufwand und verbessert die Entstörung und Stabilität des Systems erheblich;
Überspannungsschutz und Online-Plug-in-Unterstützung, Schaltungsunterstützungsmodul, Online-Plug-in und Online-Ersatz;
Geringe Welligkeit, geringe Temperaturdrift, hoher Wirkungsgrad, hohe Stabilität, hochspannungsisoliertes Netzteildesign mit mehreren Schutzfunktionen wie Sanftanlauf, Eingangskurzschlussschutz, Ausgangsleistungsbegrenzung und Stromverteilungs-Ausgangsstrombegrenzung.
Technische Parameter:
| Parametername | Technische Indikatoren | ||||||||||||||||||
| Nenneingangsspannung | 24 VDC (18 bis 36 VDC) | ||||||||||||||||||
| Eingangssignal | Spannung: 0~10 mV, 0~20 mV, 0~100 mV, 0~5 V, 1~5 V Strom: 0–10 mA, 0–20 mA, 4–20 mA Wärmewiderstand: Pt100, Cu50 Thermoelement: B, E, J, K, S, T |
||||||||||||||||||
| Gleichtaktunterdrückungsverhältnis | ≥120dB | ||||||||||||||||||
| Unterdrückungsverhältnis im Serienmodus | ≥60dB | ||||||||||||||||||
| Eingabegenauigkeit | ±0,1 % v.E. | ||||||||||||||||||
| Verteilungsspannung | Leerlaufspannung <27 V, Verteilungsspannung ≥15 V bei einem Strom von 20 mA | ||||||||||||||||||
| Spannungsfestigkeit | 2500 VAC (1 Minute) | ||||||||||||||||||
| Maße | 115 mm × 112 mm × 13 mm | ||||||||||||||||||
| Installationsumgebung | Die Installation vor Ort sollte der Norm GB3836.15-2000 entsprechen und an einem ungefährlichen Ort installiert werden. Es dürfen keine starken Vibrationen, Stöße, Gase oder Staub vorhanden sein, die die Produktkomponenten in der Umgebung korrodieren könnten. Hinweis: Bei Produkten, die die Explosionsschutzprüfung bestanden haben, können Komponenten und Strukturen, die die Explosionsschutzleistung beeinträchtigen, nicht nach Belieben geändert werden. |
||||||||||||||||||
| Arbeitsumfeld | Umgebungstemperatur: -20℃~60℃ Relative Luftfeuchtigkeit: 10 % ~ 90 % RH (keine Kondensation) Atmosphärendruck: 80 ~ 110 kPa |
||||||||||||||||||
| Explosionsgeschützte Schilder | [Ex ia Ga] IIC | ||||||||||||||||||
| Eigensichere Parameter | A-, C-Ende/A-, D-Ende: Uo=28VDC, Io=88mA, Po=616mW, Um=250VAC/DC IIC: Co = 0,05 uF, Lo = 2,4 mH; IIB: Co = 0,65 uF, Lo = 7,2 mH; IIA:Co=2,15uF, Lo=19,2mH. B、D-Ende: Uo=6,6 VDC, Io=0,7 mA, Po=1,2 mW, Um=250 VAC/DC IIC: Co = 22 uF, Lo = 1000 mH; IIB: Co = 500 uF, Lo = 1000 mH; IIA:Co=1000uF, Lo=1000mH. C、D-Ende: Uo=2,5V, Io=31mA, Po=19,4mW, Um=250VAC/DC IIC: Co = 100 uF, Lo = 27 mH; IIB: Co = 1000 uF, Lo = 81 mH; IIA: Co=1000uF, Lo=216mH。 |
||||||||||||||||||
| Eigensicheres Parameteranpassungsprinzip |
|
