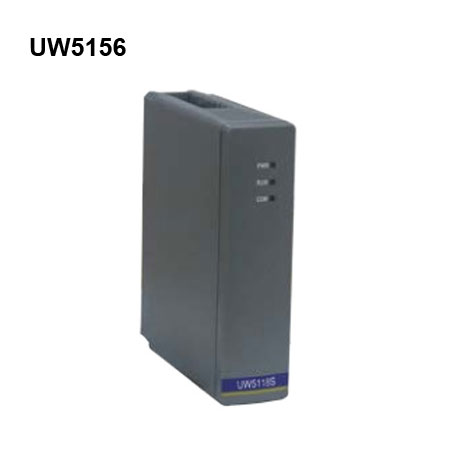

Eigenschaften des UWNTEK 16-Kanal-Großsignal-Analogeingangsmoduls:
Intelligente Konditionierung, unterstützt 16 Kanäle mit analogem 0-20-mA-, 4-20-mA-, 0-5-V-, 1-5-V-, 0-10-V-Eingang, Software-Konfigurationstyp, hohe Genauigkeit im gesamten Maßstab;
Online-Selbstkalibrierung, automatische Umgebungstemperaturkompensation sowie Nullpunkt- und Verstärkungskorrektur, keine Anpassung oder Wartung erforderlich;
Zwischen Modul und System besteht eine vollständige galvanische Trennung; Der PhotoMos-Schalter schaltet den Scankanal um und es besteht eine vollständige elektrische Isolierung zwischen den Kanälen, um externe Störungen fernzuhalten.
Das Modul verfügt über ein Design mit geringem Stromverbrauch und erweitert den Temperaturanpassungsbereich.
Ausgestattet mit einem kombinierten Industrieklemmenblock entfallen Käfig, Käfigbodenplatte, Klemmenbrett und Verbindungskabel, um die Verwendung und Wartung durch den Benutzer zu erleichtern;
Es kann über einen integrierten Eingabeabstimmungsalgorithmus, einen Eingabeselbsttest und einen Mechanismus zur Fehlerberichterstattung verfügen und mehrere redundante Kombinationen aus einfacher und doppelter Redundanz übernehmen sowie Redundanzlösungen auf Modulbasis konfigurieren.
Technische Parameter:
| Parametername | Technische Indikatoren |
| Kanalkonfiguration | 16 |
| Analoger Eingang | Spannung: 0–5 V, 1–5 V Strom: 0–10 mA, 0–20 mA, 4–20 mA |
| Analoge Abtastung | ±0,1 % v.E. |
| Gleichtaktunterdrückung | ≥120dB |
| Interferenz im seriellen Modus | ≥60dB |
| Isolationsimpedanz | ≥20MΩ@500V |
| Anti-Interferenz | EN61000-4-2 (ESD), Stufe 3 EN61000-4-3(RS),Stufe 3 EN61000-4-4(EFT),Stufe 3 EN61000-4-5 (Überspannung), Stufe 3 EN61000-4-6(CS), Stufe 3 |
| Modulgröße | 266 mm × 81 mm × 157 mm 266 mm × 146 mm × 157 mm |
| Energieverbrauch | 1,5 W |
| Betriebstemperatur | -20℃~ 60℃ |
| Passender Klemmenblock | UW6274 Analogeingangsklemmenblock UW6275 Dual-redundanter Analogeingangs-Anpassungsklemmenblock |
